的机构和功能
发布日期:2017-11-18 00:00来源://www.rnjlounge.com点击:
摘要:

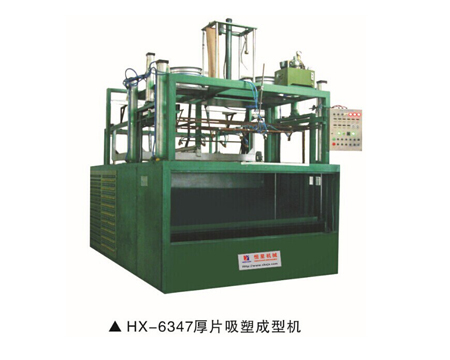

厚片吸塑机一般由板材定位系统、吸塑模具定位系统、框架系统、加热系统、冷却系统以及电气控制系统组成。
1、板材定位系统一般由井字型材压料框、动力气缸或油缸以及平衡同步机构组成。其作用对塑料板材起到加紧定位。走架式加热方式的压料框为上下结构,并加有横向锁紧机构,确保压料框能与板材垫板靠紧密封。框架可根据模具大小做对应调整,分手动和自动调整;
2、吸塑模具定位系统一般由上下模台、上下模气缸或油缸以及同步机构组成。其作用是对吸塑模具起到加紧定位,并对模具与真空管道连接。定位方式手动螺丝锁紧或气动自动锁紧两种方式。同步机构能确保上下模同步升降,确保吸塑成型精度;
3、框架系统一般由型材机架,密封箱,防护门组成。防护门由自动和手动之分;
4、加热系统一般由加热砖或加热管、烘箱架体以及动力气缸或电机组成;
5、冷却系统一般由气、水管道以及喷雾头组成;
6、电气控制系统与气压或液压系统理配合,可实现吸塑机的工艺过程要求(温度、速度、时间)和各种程序动作。主要由PLC及触摸屏、接触器、电子元器件、调温仪表、电磁阀、传感器等组成。一般有三种控制方式,手动、自动、调整。
